اهداف آموزشی فصل بررسی نمودار اندرکنش بار محوری و لنگر خمشی دو طرفه و نمودار لنگر – انحنا مقاطع
- اشنایی با نمودار سطح اندرکنش نیروی محوری و لنگر خمشی در دو جهت در برنامه SAP2000
- اشنایی با نمودار لنگر – انحناء مقاطع بتنی و فولادی در برنامه SAP2000
مقدمه

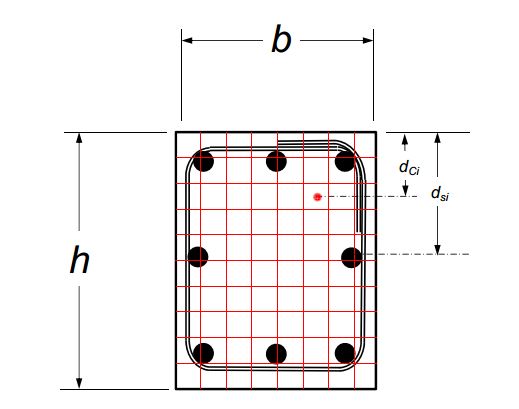

در یک برنامه تحلیل و طراحی اعضای سازه ای برای انجام روند تحلیل و سپس طراحی اعضا باید پارامترهای مختلفی به صورت ورودی به برنامه معرفی شود تا برنامه بتواند ماتریس سختی سازه را نوشته و سپس ماتریس نیروها و در نهایت به صورت ساده با حل معادله F = K . X تغییر مکان ها , کرنش ها و نهایتا تنش های موجود در اعضا دست پیدا کند و سپس با استفاده از نتایج تحلیل اعضا را طراحی نماید . به صورت کلی پارامترهای تشکیل دهنده ماتریس سختی از سه بخش مختلف جمع بندی می شود و در نهایت ماتریس سختی سازه نوشته می شود . به صورت کلی این سه بخش شامل معرفی مصالح و معرفی مقاطع و هندسه کلی سازه می باشد با استفاده از پارامترهای ورودی از این سه بخش که در هنگام انجام یک مدل سازی به صورت ناخوداگاه به برنامه معرفی می نماییم ماتریس سختی سازه تشکیل می شود . در برنامه SAP2000 مقاطع را می توان به دو صورت به برنامه معرفی کرد : 1 – مقطع اماده را به برنامه import کرد 2 – مقاطع مورد نظر را ساخت . در حقیقت با ساختن مقاطع مورد نظر برنامه پارامترهایی مانند ممان اینرسی , شعاع ژیراسیون , سطح مقطع و . . . را برای مقاطع بدست اورده و در تحلیل خطی مورد استفاده قرار می دهد . یکی از گزینه ی موجود برای ساخت مقاطع در برنامه بخش Section Designer برنامه SAP2000 می باشد که در این محیط تقریبا هر مقطعی را می توان ساخت ( فولادی , بتنی , کامپوزیت ) و پس از ساخت این مقاطع می توان پارامترهای مختلفی از این مقاطع را مشاهده نمود . یکی از گزینه های مهم در بخش Section Designer برنامه SAP2000 محاسبه نمودار سطح شکست یا نمودار اندرکنش نیروی محوری و خمشی دو جهت می باشد همچنین از گزینه های مهم که در این بخش برای یک مقطع مشاهده می شود گزینه ی محاسبه لنگر انحنا مقطع می باشد که در بررسی رفتار غیر خطی مقاطع کاربردهای گوناگونی دارد . در این فصل قصد داریم این دو گزینه ی مهم که در بخش Section Designer برنامه هستند را مورد بررسی قرار دهیم .
