هدف گذاری ةموزشی فصل تحلیل Steady – State
- آشنایی با مفهوم Steady – State
- مدل سازی تحلیل Steady – State در برنامه Sap2000
- تحلیل Modal

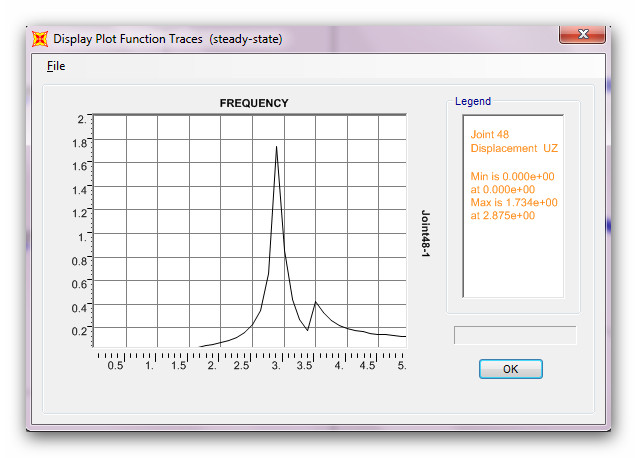

- تحلیل و تفسیر نتایج
مقدمه
فرض نمایید که یک دستگاه با حرکت دورانی در درون خود یک جرم با خروج از مرکزیت داشته باشد ( دستگاه ماشین لباس شویی صنعتی , خشک کن‌های دورانی صنعتی و یا ماشین‌های نخ ریسی و . . . ) زمانی که این ماشین الات شروع به کار کرده تا به دور نامی خود برسند به دلیل وجود جرم با خروج از مرکزیت یک نیروی گریز از مرکز سینوسی و یا کسینوسی تولید نموده که یک پهنای فرکانسی را جارو نموده تا به دور نامی دستگاه برسد و دستگاه در دور نامی خود کار نماید . به صورت نمونه فرض نماییم یک دستگاه با دور نامی 1800 دور در دقیقه معادل 30 هرتز کار کند این دستگاه پس از شروع به کار یک موج سینوسی و یا کسینوسی متغییر را بین بازه‌ی صفر تا 30 هرتز تولید نموده و نهایتاً دستگاه در دور نامی 30 هرتز به صورت ثابت کار می‌نماید . حال فرض می‌کنیم این دستگاه بر روی یک سازه نصب شده باشد این احتمال وجود دارد که در صورت مناسب بودن محل اعمال نیرو , بزرگای نیرو و همخوان بودن با شکل مؤدی سازه این بار هارمونیک در این پهنای فرکانسی باعث ایجاد پدیده‌ی تشدید در کل یا بخشی از سازه شود . تحلیل Steady – State در حقیقت یک تحلیل هارمونیک با فرکانس‌های مختلف بر روی سازه می‌باشد و ما می‌توانیم پاسخ سازه را در بازه‌ی فرکانسی تعیین شده مشاهده نماییم . با توجه به توضیحات ارائه شده مشخص می‌شود که در یک تحلیل Steady – State چند پارامتر بسیار مؤثر می‌باشد :

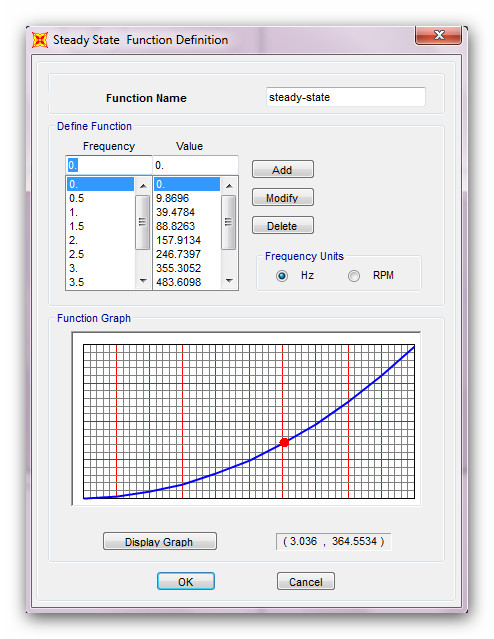

1 – معرفی یک پهنای باند فرکانسی
2 – محل اعمال بار و بزرگای بار

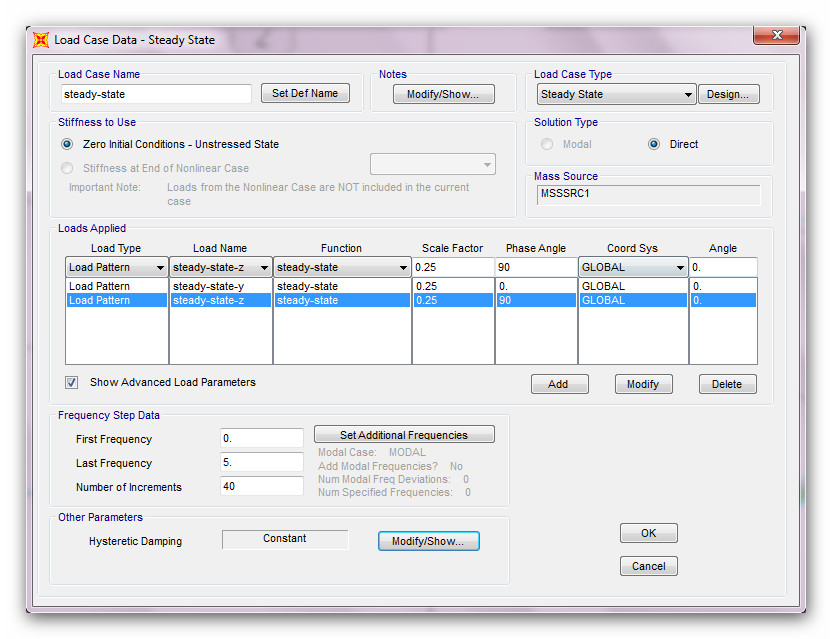

3 – تنظیمات تحلیل Steady – State برای جاروی فرکانسی
