هدف گذاری آموزشی فصل تحلیل بلند کردن و شاقول کردن یک برج تقطیر در برنامه SAP2000 ( Heavy Lifting Analysis )
آشنایی با تحلیل بلند کردن ( Lifting Analysis ) در کارهای اجرایی
مدل سازی پدیده غیر خطی هندسی بزرگ با استفاده از گزینه ی P–Delta + Large Displacement
مدل سازی المان کابل و بلند کردن اجسام با استفاده از ان
مقدمه

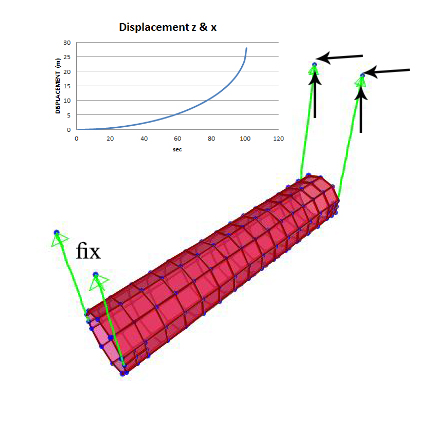

در بسیاری از پروژه های بزرگ از جمله ساخت پل ها , سازه های فراساحل , تجهیزات نیروگاهی ( Power Plant Vessels ) و پترو شیمیایی , مخازن , کشتی سازی و . . . در برخی از مواقع بنا به دلایل فنی و اجرایی نمی توان تمام اجزاء سازه را به صورت قطعه قطعه در محل پروژه مونتاژ نمود در این پروژه ها قطعات بزرگی از سازه یکجا ساخته شده و به محل پروژه حمل می گردد و در انجا توسط جرثقیل ها مونتاژ می شود . عموما این قطعات از وزن های بالایی برخوردار می باشند که به برنامه ریزی , اماده سازی تجهیزات , چیدمان و سناریوی حرکت جرثقیل ها , تناژ لازم , نوع اتصالات , تحلیل تنش قطعه در هنگام بلند کردن , محل مناسب بلند کردن و . . . بخشی از فرایند تحلیل بلند کردن ( Lifting Analysis ) می باشد . در این فرایند گروه های مختلفی از جمله طراح سازه و تیم های اجرایی با یکدیگر همکاری می نمایند نا یک مونتاژ کامل و بدون خطر را انجام دهند . در این فصل قصد داریم نحوه بلند کردن یک برج تقطیر 28 متری را توسط 4 کابل مدل سازی نماییم و این تحلیل تا شاقول کردن قطعه ادامه می یابد .
